产品名称：2LQFW型冷却器
产品描述：2LQFW型冷却器可非标订制。采用低肋翅片紫铜管，并采用横向折流板，纵向紊流板结构及机械胀管等先进制造工艺，因而具有结构新颖，体积小，重量轻，换热效果显著的优点。
在线询盘

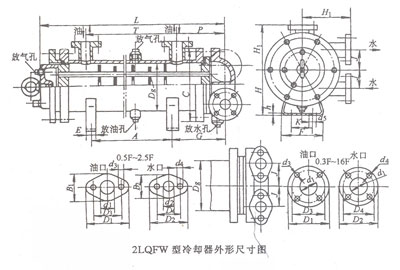

2LQFW型冷却器外形尺寸图：

2LQFW型冷却器

2LQFW型冷却器型号及说明：

型号			A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F	A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
换热面积/cm2			0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5	3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
底部尺寸		A	345	470	595	440	565	690	460	610	760	540	665	815	540	690	865	575	700	875	875	875
		K	90	90	90	104	104	104	120	120	120	140	140	140	170	170	170	230	230	230	230	230
		h	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	6	6	6	6	6
		E	40	40	40	45	45	45	50	50	50	55	55	55	60	60	60	65	65	65	65	65
		F	140	140	140	160	160	160	180	180	180	210	210	210	250	250	250	320	320	320	320	320
		d5	11	11	11	14	14	14	14	14	14	14	14	14	14	14	14	18	18	18	18	18
简部尺寸		Dg	114	114	114	150	150	150	186	186	186	219	219	219	245	245	245	325	325	325	325	325
		H	115	115	115	140	140	140	165	165	165	200	200	200	240	240	240	280	280	280	280	280
		j	42	42	42	47	47	47	52	52	52	85	85	85	95	95	95	105	105	105	105	105
		H1	95	95	95	115	115	115	140	140	140	200	200	200	240	240	240	280	280	280	280	280
		L	545	670	790	680	805	930	740	890	1040	870	995	1145	920	1070	1245	1000	1125	1300	1300	1300
		G	100	100	100	115	115	115	140	140	140	175	175	175	205	205	205	220	220	220	220	220
		P	93	93	93	105	105	105	120	120	120	170	170	170	190	190	190	210	210	210	210	210
		T	357	482	607	460	585	710	500	650	800	565	690	840	570	720	895	590	715	890	890	890
		C	186	186	186	220	220	220	270	270	270	308	308	308	340	340	340	406	406	406	406	406
法兰尺寸			椭圆法兰									圆形法兰
发兰联接	油	d1	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	80	80	80	80	80
		D1	90	90	90	100	100	100	118	118	118	160	160	160	180	180	180	195	195	195	195	195
		B1	64	64	64	72	72	72	85	85	85
		D3	65	65	65	75	75	75	90	90	90	125	125	125	145	145	145	160	160	160	160	160
		d3	11	11	11	11	11	11	14	14	14	18	18	18	18	18	18	8*ф18	8*ф18	8*ф18	8*ф18	8*ф18
	水	d2	20	20	20	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	65	65
		D2	80	80	80	90	90	90	100	100	100	145	145	145	160	160	160	180	180	180	180	180
		B2	45	45	45	64	64	64	72	72	72
		D4	55	55	55	65	65	65	75	75	75	110	110	110	125	125	125	145	145	145	145	145
		d4	11	11	11	11	11	11	11	11	11	18	18	18	18	18	18	18	18	18	18	18
质量/kg			30	33	36	47	51	54	60	70	76	110	119	130	145	161	176	215	231	250	260	270
