首页 > 冷却器系列 > GLL型卧式冷却器

产品名称：GLL型卧式冷却器
产品描述：GLL型卧式冷却器采用双联结构，由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动，可拆卸的管束和水室箱盖，便于运行过程中清洗，检查玫维修，冷却器的材质，根据使用场合，水系统条件可有多种选择。
在线询盘

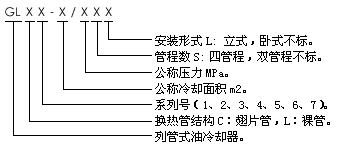

一、型号说明

GLL型卧式<a href='http://www.jsmwjx.com/product/48.html'>冷却器</a>型号说明

二、规格型号及性能参数表

	冷却面积	工作压力	工作温度	压力降		油水	介质黏度	换热系数
				油侧	水侧
GLC	0.4～1.2	0.6 1.0 1.6	≤100	≤0.1	≤0.05	1：1左右	20～300	≥350
GLC	1.3～3.5
GLC	4～11
GLC	13～27
GLC	30～54
GLC	55～90
GLL	4～7	0.63 1.0				1：1.5左右		≥300
GLL	12～28
GLL	35～60
GLL	80～120
GLL	160～200

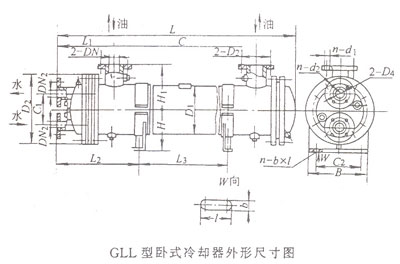

三、GLL型卧式冷却器尺寸示意图

GLL型卧式冷却器

型号	尺寸/mm	L	C	L1	H1	H2	D1	D2	C1	C2	B	L2	L3	D3	D4	n-d1	n-d2	n-b*1	DN1	DN2	质量/kg
GLL3-4		1165	682	265	190	210	219	310	140	200	290	367	485	100	100	8-ф17.5	4-ф17.5	4-20*28	32	32	143
GLL3-5		1465	982										785								168
GLL3-6		1765	1282										1085	110					40		184
GLL3-7		2065	1512										1885								220
GLL3-12		1555	860	345	262	262	325	435	200	300	370	497	660	145	145				65	65	319
GLL3-16		1960	1365										1065								380
GLL3-20		2370	1775										1475								440
GLL3-24		2780	2175	350									1885	160		8-ф17.5			80		505
GLL3-28		3190	2585										2295								566
GLL3-35		2480	1692	500	315	313	426	535	235	300	520	730	1232	180	180		8-ф17.5	4-20*30	100	100	698
GLL3-40		2750	1962										1502								766
GLL3-45		3020	2202	515								725	1772	210					125		817
GLL3-50		3290	2472										2042								900
GLL3-60		3830	3012										2582								1027
GLL3-80		3160	2015	700	500	434	616	780	360	750	550	935	1555	295	295	8-ф22	8-ф22	4-25*32	200	200	1617
GLL3-100		3760	2015										2155								1890
GLL3-120		4360	3215										2775								2163
